Ультразвуковий лічильник тепла СВТУ-10М (СЕМПАЛ)

Лічильники СВТУ-10М СЕМПАЛ, залежно від нормованих значень меж допустимої похибки при вимірюванні теплоти, об'єму, маси теплоносія і діапазону об'ємних витрат, в якому здійснюються ці виміри, випускаються модифікаціями: М1 і М2.

Лічильники тепла і води СВТУ-10М (М1, М2) RP призначені для вимірювання відпущеної або спожитої теплової енергії в декількох (до 2-х) контурах споживання тепла або води з використанням до 2-х ультразвукових каналів вимірювання витрати.

Лічильники тепла і води СВТУ-10М (5М1, 5М2) RP призначені для вимірювання відпущеної або спожитої теплової енергії в декількох (до 4-х) контурах споживання тепла або води з використанням до 5-ти ультразвукових каналів вимірювання витрати.

Лічильники СВТУ-10М (М1, М2)  та СВТУ-10М (5М1, 5М2) вимірюють наступні параметри:

• СВТУ-10М (М1, М2) - два незалежні канали вимірювання теплової енергії, СВТУ-10М (5М1, 5М2)- чотири незалежні канали вимірювання теплової енергії;
• температуру теплоносія (води) в прямому і зворотному трубопроводах, в трубопроводі підживлення, а також температуру навколишнього середовища (всього п'ять незалежних каналів вимірювання температури);
• обсяг, витрата і масу теплоносія в подавальному і зворотному трубопроводах;
• теплову потужність і теплову енергію;
• витік води за масою і обсягом (різниця однойменних параметрів на вході і виході системи теплопостачання);
• внутрішній тиск в двох незалежних точках трубопроводу; сумарний час підключення напруги живильної мережі.

У лічильниках реалізовано два незалежні канали обчислення, кожен з яких обслуговує один контур споживання тепла. Кожен з каналів (незалежно від інших каналів) може мати один з наступних варіантів виконання: 1, 2, 4, 5, 7, 9, 10, 11, 12. Кожен із варіантів виконання являє собою одно- або двухпоточний вимірювач тепла або води. Нижче дано короткий опис варіантів виконання:

Таблиця варіантів виконання для лічильників СВТУ-10М

Стандартне постачання лічильника тепла і води СВТУ-10М (М1, М2) RP - два канали витрат

У стандартному постачанні лічильник СВТУ-10М (М1, М2) RP має 2 імпульсних активних вихода з напругою одиниці 3 В, і вбудований блок роботи з модемом (RS-232). Драйвер модему може бути підлаштований практично під будь-який з випускаючих в даний час модемів. Підтримується робота в режимі GPRS для GSM модемів. Додатково може бути встановлений інтерфейс RS-485, що дозволяє підключити лічильник в мережу Modbus або об'єднати декілька лічильників на один канал зв'язку. Лічильник може мати до 2-х ультразвукових каналів вимірювання витрати, до 5-ми каналів вимірювання температури і до 2-х каналів вимірювання тиску (датчики тиску з струмовим виходом 4 ... 20 мА).

Лічильник може комплектуватися вбудованим блоком резервного живлення (акумулятори). Час роботи від акумуляторів до 15 годин. У випадку, якщо датчики тиску живляться від внутрішнього джерела живлення лічильника, час роботи від акумуляторів, відповідно, зменшується.

За додатковим замовленням в лічильник можуть бути встановлені два лінійних виходи для управління регулюючими клапанами і два ключових малопотужних виходи для управління іншими виконавчими механізмами.

Стандартне постачання лічильника тепла і води СВТУ-10М (5М1, 5М2) RP - п'ять каналів витрат

У стандартному постачанні лічильник СВТУ-10М (5М1, 5М2) RP має 5 імпульсних активних виходів з напругою одиниці 3 В, і вбудований блок роботи з модемом (RS-232). Драйвер модему може бути підлаштований практично під будь-який з випускаються в даний час модемів. Підтримується робота в режимі GPRS для GSM модемов.Также є інтерфейс RS-485, що дозволяє об'єднати кілька лічильників на один канал зв'язку (при використанні внутрішнього протоколу Sempal) або використовувати протокол Modbus для підключення до SCADA.

Лічильник може мати до 5-ти ультразвукових каналів вимірювання витрати, до 8-ми каналів вимірювання температури і до 4-х каналів вимірювання тиску (датчики тиску з струмовим виходом 4 ... 20 мА). За окремим замовленням в лічильник можуть бути включені два імпульсних входу для вимірювання об'єму за допомогою лічильників води з імпульсними виходами. Максимальна частота імпульсів на вході - до 1000 Гц.

Лічильник має вбудований блок резервного живлення (акумулятори). Час роботи від акумуляторів не менше 20-ти годин без використання датчиків дваленія. У випадку, якщо датчики тиску живляться від внутрішнього джерела живлення лічильника, час роботи від акумуляторів, відповідно, зменшується. Для управління решулірующімі клапанами лічильник має два лінійних виходи (0 ... 10В або 4 ... 20 мА) і два ключових малопотужних виходи для управління іншими виконавчими механізмами (насоси, ...).

Таким чином, ультразвукові тепловодолічильники СВТУ-10М (М1, М2) RP та СВТУ-10М (5М1, 5М2) RP , фактично являють собою закінчену систему обліку та регулювання тепловодоспоживання в одному приладі.

Технічні характеристики СВТУ-10М:

• діаметр умовного проходу первинного перетворювача витрати вибирається з діапазону від 20 до 1000 мм включно;
• межа вимірювання витрат теплоносія відповідає швидкості 10.0 м / с;
• робочий діапазон вимірювання витрати - 1.0 ... 100%;
• робочий діапазон температури теплоносія - 0 ... 150 ° С;
• допустима різниця температур в подаючому і зворотному трубопроводах - 2.5 ... 150 ° С;
• робочий тиск - до 16 техн. атм. (16 кгс / см2);
• межі допустимих похибок: при вимірюванні абсолютного значення температури - 0.2 ° С;
• при вимірюванні різниці температур - 0.1 ° С;
• при вимірюванні витрати, об'єму та маси теплоносія - 2.0 (3.0 для Qmin ... Qt)% для модифікації М2, 5М2 і 1.0 (3.0 для Qmin ... Qt)% для модифікації М1, 5М2;
• при вимірюванні теплової потужності та теплової енергії - 2.5 (4.5 для Qmin ... Qt)%. Лічильники виконань 2, 5, 6, 8 відповідають класу точності 2.5, а лічильники виконань 4, 7, 9 - класу точності 4 по ДСТУ 3339, при вимірі часу - 0.01%;
• споживана від мережі 50Гц 24/36 / 220В ± 15% потужність - 7 ВА (М1, М2), 15 ВА (5М1, 5М2);
• навколишня температура при вологості до 80% - 0 ... 50 ° С;
• можливе вимірювання параметрів в системах СГС або СІ; вбудований блок резервного живлення - СВТУ-10М (5М1, 5М2) - час роботи не менше 8-ми годин.

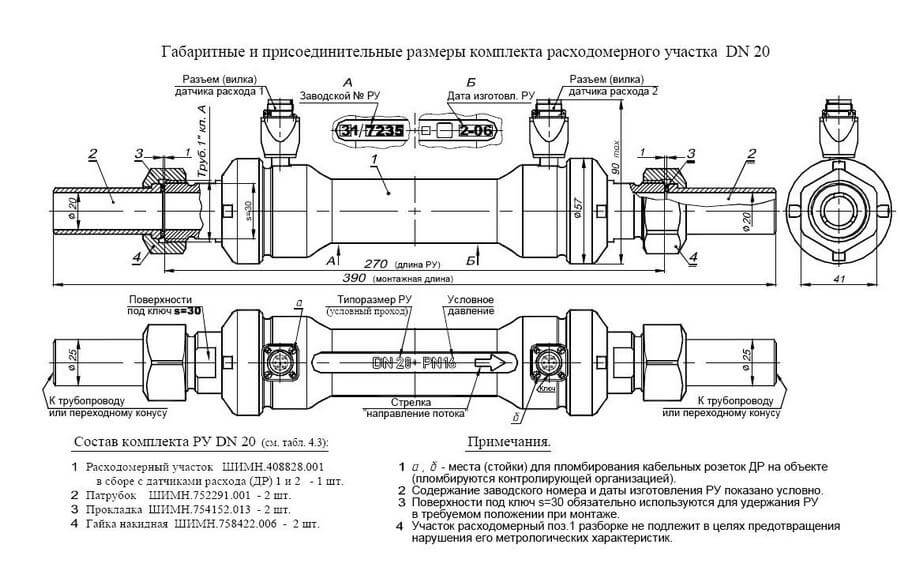

Схема лічильника тепла СВТУ-10М (СЕМПАЛ)
