Регуляторы давления газа серии Aperval 101 предназначен для снижения (редуцирования) высокого или среднего давления на низкий или средний или высокий, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления.
Используются для работы в системах газоснабжения для неагрессивных газов.
Aperval 101 - регулятор с пилотным управлениями, аварийно открыт.
Технические характеристики регуляторов давления газа серии Aperval 101
| Входное давление, бар | 0,5 … 17 |
| Газ | природный газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ |
| Выходное давление, мбар | 20…9500 |
| Класс точности | до AC2,5, SG1,5 |
| Диапазон рабочих температур | минус 20 … 60 ºС |
| Присоединительные размеры | DN50, 80, 100 (фланцы) |
| Материалы: - Корпус - Крышки - Внутренние детали - Уплотнение - Мембраны |
чугун сталь нержавеющая сталь Нитриловая резина вулканизирована резина |
Регулятор управления (пилот) регуляторов давления газа серии Aperval 101
Регуляторы давления газа серии Aperval 101 оборудуются пилотами серий 300 и НР100. Данные пилоты оборудуются клапанами AR100, предназначенными для регулирования и дифференцировки времени срабатывания регулятора для оптимизации функционирования. С пилотами серии 300 поставляются клапаны AR101, с пилотами серии НР100 - AR101HPZ.
Диапазон настройки выходного давления регуляторов давления газа серии Aperval 101
| Код пружины |
Характеристики пружин* | Входное давление, мбар, для пилота | ||||||
| d | De | Lo | 301/A | 301/A/TR | 302/A | HP100AP | HO100APTR | |
| 2700830 | 2,5 | 35 | 60 | 20 ÷ 50 | - | - | - | - |
| 2700920 | 2,8 | 36 ÷ 82 | ||||||
| 2701040 | 3 | 75 ÷ 100 | 100 ÷ 195 | |||||
| 2701260 | 3,5 | - | 180 ÷ 440 | |||||
| 2701530 | 4 | 380 ÷ 850 | ||||||
| 2701790 | 4,5 | 750 ÷ 1250 | ||||||
| 2702070 | 5 | 1100 ÷ 2000 | ||||||
| 2701800 | 4,5 | - | 800 ÷ 1500 | |||||
| 2702080 | 5 | 1300 ÷ 2500 | ||||||
| 2702290 | 5,5 | 2300 ÷ 4400 | ||||||
| 2702460 | 6 | 4000 ÷ 6500 | ||||||
| 2702660 | 6,5 | 6000 ÷ 9500 | ||||||
| 2701183 | 3,2 | 34 | 63 | - | 200 ÷ 350 | |||
| 2701532 | 4 | 65 | 350 ÷ 800 | 800 ÷ 1500 | ||||
| 2701776 | 4,5 | 68 | - | 1500 ÷ 2500 | ||||
| 2702059 | 5 | 65 | 2500 ÷ 4500 | |||||
* Характеристики пружин: d, мм - диаметр проволоки; De, мм - внешний диаметр проволоки; Lo, мм - высота пружины.
Пропускная способность регуляторов давления газа серии Aperval 101
Коэффициент расхода
| DN | 50 | 80 | 100 |
| KG | 2199 | 5045 | 7546 |
Принцип действия регуляторов давления газа серии Aperval 101
Газ под входным давлением проходит через входной патрубок и поступает во входную камеру, проходит через открытый клапан, где редуцируется до заданного давления, и, заполнив выходную камеру, поступает через выходной патрубок к потребителю. На рабочую мембрану действуют усилия:
- вниз: нагрузка пружины, толкающее усилие, вызванное командным давлением в управляющей камере, масса подвижной группы;
- вверх: толкающее усилие, вызванное входным давлением, выходным давлением и остаточными динамическими компонентами.
Командное давление получается путем отбора газа под входным давлением на входе мембраны. Газ фильтруется в фильтре, встроенном в клапан регулирования потока AR101. Командный давление управляется пилотом. Регулирование осуществляется путем сравнения нагрузки пружины и толкающего усилия на мембрану от действия выходного давления.
Aperval + SA
Размеры и масса регуляторов давления газа серии Aperval 101
Регулятор с пилотом серии 300

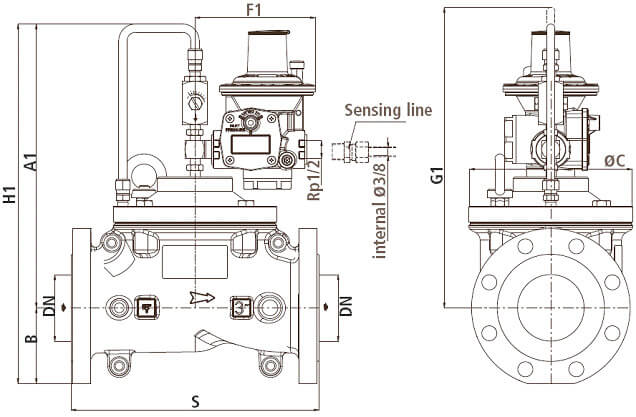

Регулятор с пилотом серии НР
| DN | Габаритные и присоединительные размеры, мм | Масса, кг | ||||||||||||
| S | A | A1 | B | C | E | F | F1 | G | G1 | H | H1 | L | ||
| 50 | 254 | 260 | 305 | 81 | 162 | 165 | 170 | 148 | 285 | 330 | 341 | 386 | 105 | 22/23* |
| 80 | 298 | 290 | 340 | 96 | 197 | 335 | 385 | 386 | 436 | 32/33* | ||||
| 100 | 352 | 345 | 390 | 105 | 290 | 405 | 450 | 455 | 500 | 57/58* | ||||
*Для регуляторов с пилотом серии 300
