Регуляторы давления газа серии ATF 15 Anti-freeze предназначены для снижения (редуцирования) высокого или среднего давления на средний или высокий, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления.
Используются для работы в системах газоснабжения промышленных предприятий и в химической промышленности для неагрессивных газов.
Возможное применение: как незамерзающий регулятор для малых расходов; как незамерзающий пилот для регуляторов давления газа, для питания пневмоинструмента.
Описание регуляторов давления газа серии ATF 15 Anti-freeze
ATF 15 Anti-freeze - одноступенчатый регулятор прямого действия, с нагруженной пружиной. Регулятор имеет внутреннюю импульсную линию и систему незамерзания (конструкция регулятора предотвращает падение температуры при редуцировании).
Технические характеристики регуляторов давления газа серии ATF 15 Anti-freeze
Входное давление, бар | 2 … 220 |
Газ | природный газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ |
Выходное давление, бар | 1,5…60 |
Класс точности | до AC5, SG10 |
Диапазон рабочих температур | минус 20 … 60 ºС |
Присоединительные размеры: - Вход - Выход |
1” ¼” |
Масса, кг | 4 |
Диапазон настройки выходного давления регуляторов давления газа серии ATF 15 Anti-freeze
Модель | Код пружины |
Характеристики пружин* | Выходное давление, бар | ||
d | De | Lo | |||
0 | 2702070 | 5 | 35 | 60 | 1,5 ÷ 5,5 |
2702450 | 6 | 5,5 ÷ 11 | |||
2702815 | 7 | 11 ÷ 18 | |||
2703220 | 8 | 18 ÷ 28 | |||
2703420 | 8,5 | 28 ÷ 43 | |||
1 | 2703045 | 7,5 | 100 | 30 ÷ 42 | |
2703224 | 8 | 42 ÷ 60 |
* Характеристики пружин: d, мм - диаметр проволоки; De, мм - внешний диаметр проволоки; Lo, мм - высота пружины.

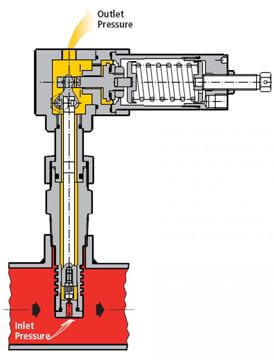

Принцип действия регуляторов давления газа серии ATF 15 Anti-freeze
Размеры и масса регуляторов регуляторов давления газа серии ATF 15 Anti-freeze
Для модели «0» А = 183мм, для модели «1» А = 229мм.
