Регуляторы давления газа серии Reflux 819/FO предназначены для снижения (редуцирования) высокого давления на средний или высокий, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении давления сверх допустимых заданных значений.
Используются для работы в системах газоснабжения для неагрессивных газов.
Описание регуляторов давления газа серии Reflux 819/FO
Reflux 819/FO - регулятор с пилотным управлениями, аварийно открыт.
Регуляторы Reflux 819/FO могут оборудоваться ПЗК SB/82 (для DN25-80) и HB/97 (для DN100-250), шумопоглиначамы DB/819, мониторами PM/819.
ПЗК срабатывает при повышении или понижении выходного давления сверх установленных пределов. После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную. ПЗК оборудован байпасной линией для облегчения срабатывания.
Сбалансированная компенсационная система обеспечивает постоянство выходного давления при изменении входного.
Технические характеристики регуляторов давления газа серии Reflux 819/FO
| Входное давление, бар | 3 … 85 |
| Газ | природный газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ |
| Выходное давление, бар | 1…74 |
| Класс точности | до AC1, SG1 |
| Диапазон рабочих температур | минус 30 … 60 ºС |
| Устройства безопасности | ПЗК по превышению и понижению давления |
| Опции | Встроенный шумопоглинач Встроенный монитор Дистанционное электронное или пневматическое управление пилотом Индикатор положения ПЗК Концевые выключатели |
| Присоединительные размеры | DN25, 50, 80, 100, 150, 200, 250 (фланцы) |
| Материалы: - Корпус, крышки - Внутренние детали - Уплотнение - Мембраны |
сталь нержавеющая сталь Нитриловая резина вулканизирована резина |
Регулятор управления (пилот) регуляторов давления газа серии Reflux 819/FO
Регуляторы давления газа серии Reflux 819/FO оборудуются пилотами серии 200. Данные пилоты оснащены фильтром и предварительным регулятором (стабилизатором) R14/А/FO который автоматически регулирует давление питания пилота.
Диапазон настройки выходного давления регуляторов давления газа серии Reflux 819/FO
| Код пружины |
Характеристики пружин* | Выходное давление, бар, для пилота | |||||
| d | De | Lo | It | 204/A/FO | 205/A/FO | 207/A/FO | |
| 2701530 | 4 | 35 | 60 | 7 | 1 ÷ 2,8 | - | - |
| 2702070 | 5 | 7 | 1,5 ÷ 7 | ||||
| 2702450 | 6 | 7 | 4 ÷ 14 | ||||
| 2702815 | 7 | 7 | 8 ÷ 20 | ||||
| 2703220 | 8 | 6 | 15 ÷ 33 | ||||
| 2702820 | 7 | 100 | 9 | - | 20 ÷ 35 | ||
| 2703045 | 7,5 | 9,5 | 30 ÷ 43 | ||||
| 2703224 | 8 | 9,5 | 40 ÷ 60 | 41 ÷ 74 | |||
* Характеристики пружин: d, мм - диаметр проволоки; De, мм - внешний диаметр проволоки; Lo, мм - высота пружины; It - число витков.
Пропускная способность регуляторов давления газа серии Reflux 819/FO
Коэффициент расхода для регуляторов с ПЗК
| DN | 25 | 50 | 80 | 100 | 150 | 200 | 250 |
| KG | 562 | 2171 | 4830 | 7826 | 16248 | 25372 | 35735 |

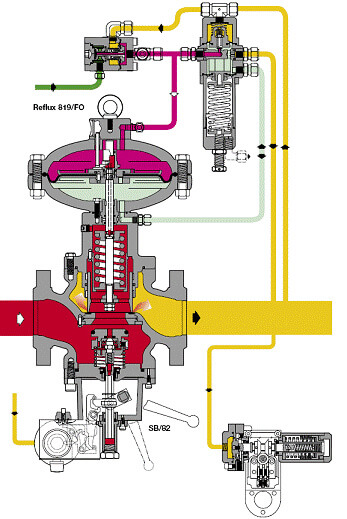

Принцип действия регуляторов давления газа серии Reflux 819/FO
Газ под входным давлением проходит через входной патрубок и поступает во входную камеру, проходит через открытый клапан, где редуцируется до заданного давления, и, заполнив выходную камеру, поступает через выходной патрубок к потребителю. Для задания выходного давления входное давление поступает к стабилизации, где редуцируется до давления выше Рвых, и поступает в пилот. В пилоте давление понижается и поступает в рабочую мембрану регулятора.
Выходное давление через импульсные трубки поступает:
- в рабочую камеру стабилизатора, для регулирования давления, поступающей на пилот, при изменении Рвых;
- в надмембранную полость пилота, уравнивая нагрузку на пружине, для регулирования давления, поступающей в рабочую мембрану регулятора при изменении Рвых;
- под мембрану ПЗК.
Регулятор оборудован ОЗК, который срабатывает, когда значение выходного давления выходит за установленные при калибровки и выводит крепления мембраны ПЗК из сбалансированного состояния. Шток, соединенный с седлом клапана, срабатывает под действием пружин, перекрывая поток газа.
|
Reflux 819/FO + SB/82
|
Reflux 819/FO + HB/97
|
|

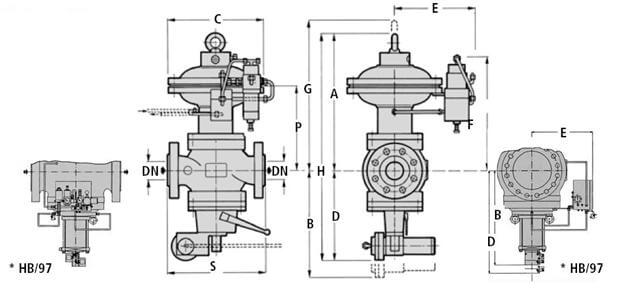

Размеры и масса регуляторов давления газа серии Reflux 819/FO
Габаритные и присоединительные размеры, мм
| DN | S* | A | B | C | D | E | F | G | H | P | ||
| 1 | 2 | 3 | ||||||||||
| 25 | 184 | 197 | 210 | 371 | 215 | 278 | 280 | 310 | 311 | 461 | 471 | 221 |
| 50 | 254 | 267 | 286 | 435 | 240 | 330 | 310 | 375 | 515 | 675 | 285 | |
| 80 | 298 | 317 | 336 | 490 | 270 | 360 | 380 | 320 | 410 | 590 | 760 | 320 |
| 100 | 352 | 368 | 394 | 532 | 518 | 650 | 358 | 422 | 642 | 832 | 332 | |
| 150 | 451 | 473 | 508 | 789 | 645 | 510 | 835 | 410 | 549 | 874 | 1164 | 459 |
| 200 | 543 | 568 | 609 | 887 | 687 | 900 | 445 | 597 | 987 | 1337 | 507 | |
| 250 | 673 | 708 | 752 | 1075 | 796 | 610 | 1060 | 510 | 847 | 1147 | 1515 | 775 |
* 1 – ANSI150/PN16, 2 – ANSI300, 3 – ANSI600
Масса, кг
| Класс прочности | DN | ||||||
| 25 | 50 | 80 | 100 | 150 | 200 | 250 | |
| ANSI 150/PN16 | 53 | 71 | 115 | 150 | 310 | 414 | 894 |
| ANSI 300 | 55 | 73 | 122 | 230 | 424 | 599 | 1090 |
| ANSI 600 | 56 | 75 | 125 | 276 | 476 | 684 | 1200 |
