Регуляторы давления газа серии Staflux 187

Регуляторы давления газа серии Staflux 187 предназначены для снижения (редуцирования) высокого давления на средний или высокий, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления.

Используются для работы в системах газоснабжения для неагрессивных газов.

Описание регуляторов давления газа серии Staflux 187

Staflux 187 - регулятор прямого действия, одноступенчатый, управляемый мембраной и регулируемой разности давлений, аварийно открыт.

Сбалансированная система обеспечивает постоянство выходного давления при изменении входного. Регуляторы имеют внешнюю импульсную линию.

Технічні характеристики регуляторів тиску газу серії Staflux 187

Принцип действия регуляторов давления газа серии Staflux 187

Газ под средним или высоким давлением проходит через входной патрубок и поступает во входную камеру, проходит через открытый клапан, где редуцируется до выходного давления, и, заполнив выходную камеру, поступает через выходной патрубок к потребителю.

Выходное давление через импульсную трубку поступает в рабочую камеру регулятора, действует снизу на поверхность рабочей мембраны, уравнивая нагрузку над мембраной, приводя в действие седло клапана, определяя его оптимальное положение и гарантируя надежное редуцирование и требуемый расход газа.

Для создания нагрузки на мембрану в надмембранный полость закачивается газ с помощью трехходового клапана. В данном клапане газ от входного давления понижается до необходимого управляющего. Управляющее давление создает нагрузку на мембрану аналогично действию пружины в обычных регуляторах. Трехходовой клапан позволяет задавать управляющее давление для всего диапазона Рвых. Клапан оснащен ПЗК для предотвращения аварийных ситуаций при настройке и росте температуры окружающей среды. Положение мембраны контролируется индикатором хода.

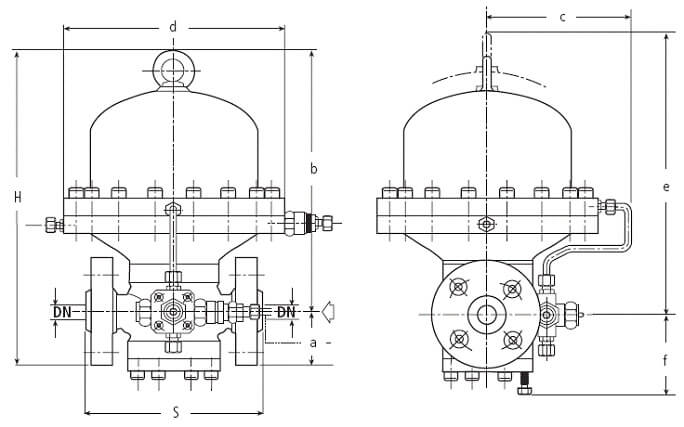

Размеры и масса регуляторов давления газа серии Staflux 187
