РДНК-50Регуляторы давления газа серии РДНК-50 предназначены для снижения (редуцирования) высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений расхода и входного давления, сброс газа в атмосферу и автоматического отключения подачи газа при аварийном повышении или понижении давления сверх допустимых заданных значений.

Используются для работы в системах газоснабжения для неагрессивных газов.



Описание регуляторов давления газа серии РДНК-50

РДНК-50 - регулятор прямого действия, одноступенчатый, с нагруженной пружиной (рычажного типа), со встроенным предохранительно-сбросным (ПСК) и предохранительно-запорным (ПЗК) клапанами.
ПЗК срабатывает при повышении или понижении выходного давления сверх установленных пределов. После срабатывания ПЗК регулятор закрывается и запустить его можно только вручную.
Наличие ПСК позволяет избежать срабатывания ПЗК при температурном расширении и малых колебаниях выходного давления.
Регуляторы имеют внешнюю импульсную линию.

Технические характеристики регуляторов давления газа серии РДНК-50

Входное давление, МПа 0,02 … 0,6
Газ природный газ
Выходное давление, кПа 2 … 5
Класс точности до АС10
Диаметр седла, мм РДНК-50/400 – Ø16,
РДНК-50/1000 – Ø20
Диапазон рабочих температур минус 40 … 45 ºС
Монтажное положение горизонтальное
Устройства безопасности ПЗК по превышению и понижению давления
ПСК
Масса, кг 25
Присоединительные размеры:
- Вход, выход
- Сбросной клапан
- Импульсные линии

DN50 (фланцы)
Ø21,3 (приварной)
Ø21,3; Ø10,5 (приварные)
Материалы:
- Корпус, крышки
- Внутренние детали
- Уплотнение, мембраны

алюминиевый сплав
нержавеющая сталь и латунь
резина

Пропускная способность регуляторов давления газа серии РДНК-50, м3

Рвх, МПа РДНК-50/400 РДНК-50/1000
Рвых, кПа
2 5 2 5
0,02 79 72,5 131 119
0,05 128 125 213 208
0,1 180 180 300 300
0,2 270 270 450 450
0,3 360 360 600 600
0,4 450 450 750 750
0,5 540 540 900 900
0,6 630 630 1050 1050

Принцип действия регуляторов давления газа серии РДНК-50

Газ под средним или высоким давлением проходит через входной патрубок и поступает во входную камеру, проходит через открытый клапан, где редуцируется до выходного давления, и, заполнив выходную камеру, поступает через выходной патрубок к потребителю. Выходное давление через импульсную трубку поступает в рабочую камеру регулятора , действует снизу на поверхность рабочей мембраны, уравнивая нагрузку на пружине, которая приводит в действие седло клапана, определяя его оптимальное положение и гарантируя надежное редуцирование и требуемый расход газа.

Регулятор оснащен ПСК, встроенным в крепление мембраны. Клапан калибруется пружиной и служит для отвода избыточного давления в атмосферу. Регулятор оснащен запорным клапаном, который срабатывает, когда значение выходного давления выходит за установленные при калибровке приделы и выводит крепления мембраны ПЗК из сбалансированного состояния. Шток, соединенный с седлом клапана, срабатывает под действием пружин, перекрывая поток газа.



РДНК-50

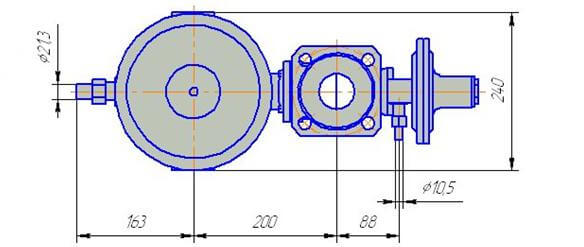

Размеры регуляторов давления газа серии РДНК-50

РДНК-50

РДНК-50
